Rohrverbindungen aus PTFE und anderen Hochleistungskunststoffen
Als statische Dichtungen für genormte Rohrverbindungen zur Anwendung in der Lebensmittel- und Pharmaindustrie bieten wir in den Bauformen Milchrohverschraubungen und Clampdichtungen an.
Dichtungen für Milchrohrverschraubungen
Mit Hilfe von Milchrohrverschraubungen lassen sich Rohrleitungen für flüssige Medien ganz einfach verbinden und abdichten. Diese nach DIN 11851 genormten Dichtungsverbindungen lassen sich äußerst schnell und unkompliziert einbauen. Zudem können sie einfach vom Flansch getrennt werden, weshalb häufige Demontagen problemlos möglich sind. Durch das gute Preis-Leistungs-Verhältnis sind Milchrohrverschraubungen besonders für kleinere Anlagen geeignet, die nicht im kontinuierlichen Betrieb gefahren werden. Die Dichtungsverbindungen werden standardmäßig aus reinem PTFE gefertigt. Sie sind für maximale Betriebsdrücke von 40 bar geeignet.
Nennweite
| DN | ø D (mm) | ø D (mm) | r (mm) | H (mm) |
|---|---|---|---|---|
| DN 10 | 12 | 20 | 2,30 | 4,50 |
| DN 15 | 18 | 26 | 2,30 | 4,50 |
| DN 20 | 23 | 33 | 2,80 | 4,50 |
| DN 25 | 30 | 40 | 2,80 | 5,00 |
| DN 32 | 36 | 46 | 2,80 | 5,00 |
| DN 40 | 42 | 52 | 2,80 | 5,00 |
| DN 50 | 54 | 64 | 2,80 | 5,00 |
| DN 65 | 71 | 81 | 2,80 | 5,00 |
| DN 75 (3“) | 78 | 88 | 2,80 | 5,00 |
| DN 80 | 85 | 95 | 2,80 | 5,00 |
| DN 90 | 94 | 104 | 2,80 | 5,00 |
| DN 100 | 104 | 114 | 2,80 | 6,00 |
| DN 125 | 130 | 142 | 3,50 | 7,00 |
| DN 150 | 155 | 167 | 3,50 | 7,00 |

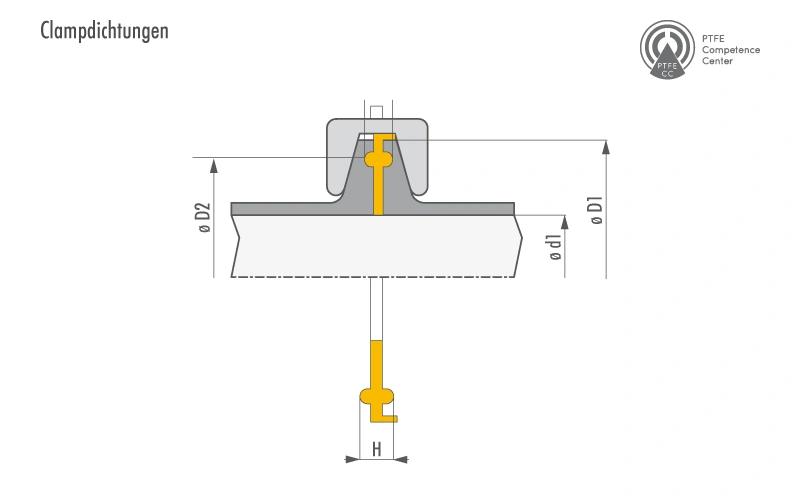

Clampdichtung
Für eine schnelle und sichere Rohrverbindung in kontinuierlich gefahrenen Anlagen sind leicht zu trennende Clampdichtungen ideal. Durch die symmetrisch gestalteten Flansche ist kein orientierter Einbau der Dichtungen nötig.
Die Abmessungen der Dichtungen sind nach ISO 2852 (Zollabmessungen) bzw. DIN 32676 und ISO 1127 (metrische Abmessungen) genormt. Weitere Maße auf Anfrage.
Werkstoffe
Standardmäßig CCN-01 (PTFE rein)
Einlage: FKM
Abmessungen DIN 32676
Abmessungen ISO 2852
| DIN | Rohr-A ø x Wand (mm) |
| DN 10 | 12.0 x 1.0 |
| DN 15 | 19.0 x 1.5 |
| DN 20 | 23.0 x 1.5 |
| DN 25 | 29.0 x 1.5 |
| DN 32 | 35.0 x 1.5 |
| DN 40 | 41.0 x 1.5 |
| DN 50 | 53.0 x 1.5 |
| DN 65 | 70.0 x 2.0 |
| DN 80 | 85.0 x 2.0 |
| DN 100 | 104.0 x 2.0 |
| ISO | Rohr-A ø x Wand (mm) |
| ISO 8 | 13.5 x 1.6 |
| ISO 10 | 17.2 x 1.6 |
| ISO 15 | 21.3 x 1.6 |
| ISO 20 | 26.9 x 1.6 |
| ISO 25 | 33.7 x 2.0 |
| ISO 32 | 42.4 x 2.0 |
| ISO 40 | 48.3 x 2.0 |
| ISO 50 | 60.3 x 2.0 |
| ISO 65 | 76.1 x 2.0 |
| ISO 80 | 88.9 x 2.0 |
| ISO 100 | 114.3 x 2.0 |
Ausführungsvarianten
Clampdichtung mit Lippe
Clampdichtung mit Lippe und Einlage
Clampdichtung ohne Lippe
Clampdichtung ohne Lippe mit Einlage
Clampverbindungen verfügen über keinen metallischen Anschlag. In ungünstigen Fällen kann die Dichtung zu stark verpresst werden, die Dichtung wird dann vom Medium hinterwandert. Deshalb werden Clampdichtungen teilweise mit Elastomereinlage verwendet.
