Faltenbalg mit runden Falten, Typ FR
Der Faltenbalg Typ FR mit runden Falten wird spanabhebend gefertigt. Er besitzt eine hohe Steifigkeit und lässt nur geringe Hübe zu. Damit ist er vor allem für mittlere Druckbeanspruchungen geeignet.
Vorteile dieses Faltenbalgs sind die stabilen Wandungen und die sehr gute Reinigbarkeit. Zudem ist er sowohl horizontal als auch vertikal einbaubar. Sehr häufig vorkommende Anschlussarten sind Flanschanschlüsse, Gewinde und Kugeln/ Pfannen. Weitere Anschlüsse sind nach kundenspezifischen Anpassungen zusätzlich möglich.
Anwendungsbereiche liegen im Dehnungs- und Vibrationsausgleich zwischen Rohrleitungen, im Schutz von Spindeln und Stangen bei aggressiven Umgebungsbedingungen sowie im Flüssigkeitsdurchfluss. Daher wird der Faltenbalg vor allem in der Chemie- und Prozesstechnik, im Maschinenbau sowie in der Lebensmittel- und Pharma-Industrie eingesetzt. Der Temperatureinsatzbereich liegt bei -120 °C bis +150 °C.
Beispiele für Konstruktionsformen

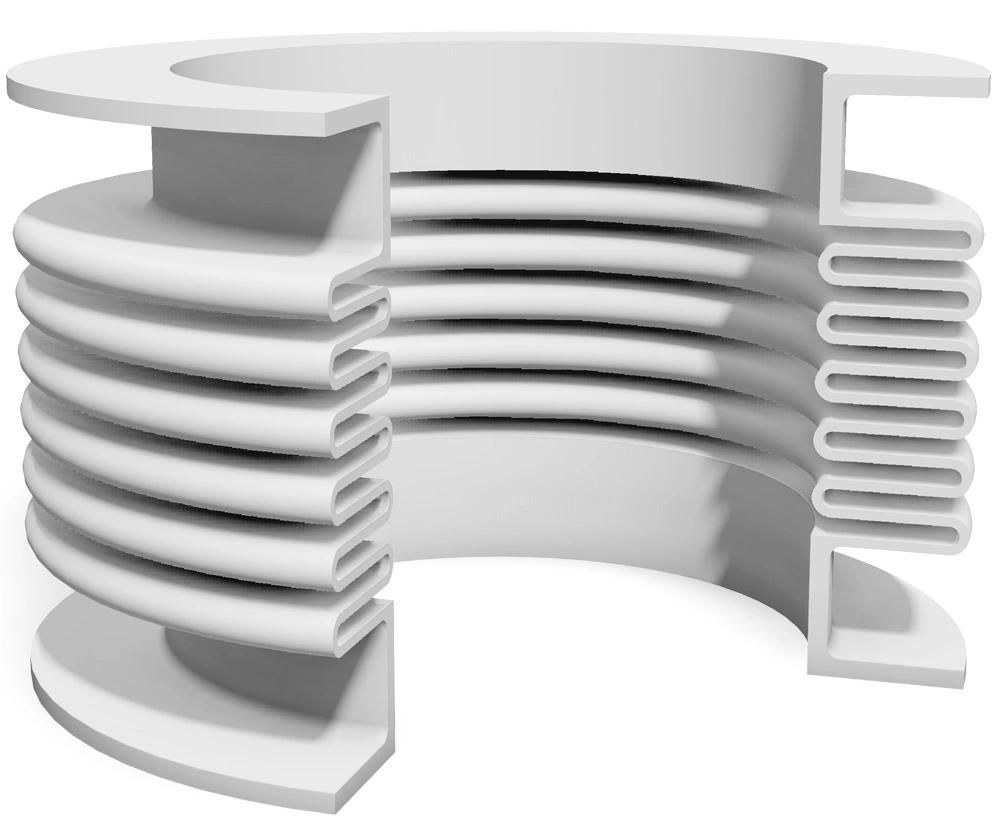

runde Falten, beidseitiger Flanschanschluss

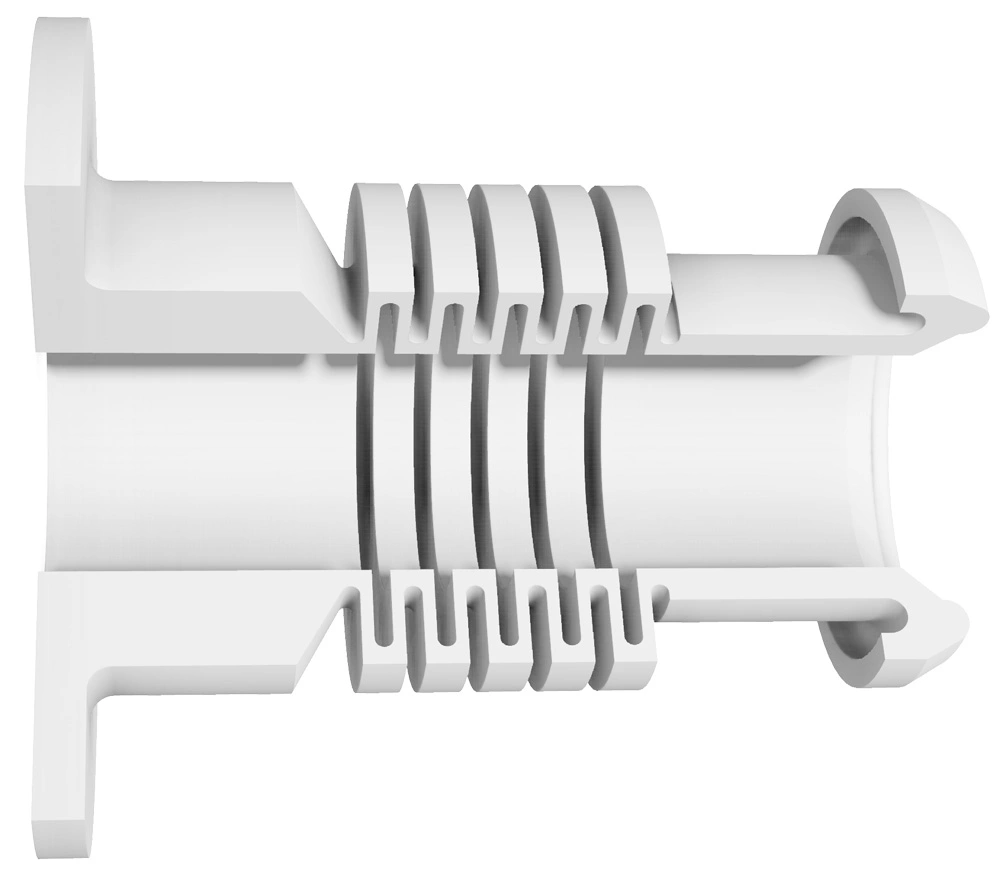

runde / eckige Falten, 1. Seite: Flanschanschluss,
2. Seite: Triclamp-Anschluss
Werkstoffübersicht
| Werkstoffe | Typische Eigenschaften | Einsatzbedingungen |
|---|---|---|
| CCN-01 (PTFE rein) | geringe Gasdurchlässigkeit, universelle chemische Beständigkeit, gute Wechselbiegefestigkeit | Standardmaterial, Lebensmittelumfeld |
| CCN-02 (PTFE modifiziert) | sehr geringe Gasdurchlässigkeit, universelle chemische Beständigkeit | bei erhöhten Anforderungen an Gasdichtheit und Oberflächengüte |
| CCN-03 (PTFE modifiziert) | sehr gute Wechselbiegefestigkeit, universelle chemische Beständigkeit | bei erhöhten Anforderungen an die Wechselbiegefestigkeit |
| PTFE leitfähig | elektrostatisch ableitend | bei ATEX-Anforderungen (Ex-Bereich), eingeschränkte Wechselbiegefestigkeit |
Hinweis: Die angegebenen Einsatzgrenzen stehen in Abhängigkeit zueinander und dürfen nicht gleichzeitig auftreten.
Einsatzgrenzen
Druck: 0,25 bis 5 bar (abs.)
Temperatur: -120 °C bis +150 °C
Weitere kundenspezifische Anpassungen sind möglich.
